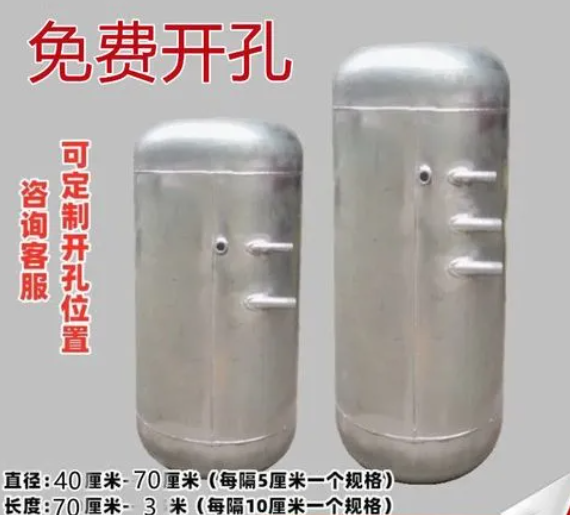

储水卷罐
储水卷罐分类及安装详细介绍
化工金属结构设备的种类
1.1.在工业生产中，由工艺设备、工艺管道、其他附加应力，或为便于操作而设置的辅助设备，如设备框架、支架、管廊、立柱、桁架等产生的静、静，用于支撑和传递动态载荷。结构、操作平台、梯子等。
2.2.储水卷罐、钢制球形储罐、储气罐、料仓料斗等大型物料储存设备的工业化生产、制造和现场安装服务。
3.3.火炬、排气管、烟道、烟囱等大型金属结构物及相应的辅助设备作为生产废气排放处理。
1、储水卷罐的制造与安装
石油罐是石油炼制和石化工业中液态烃的主要储存设施，主要用于储存石油等液体物质。油罐按结构外观分为立式油罐和卧式油罐。立式油罐在石油化工行业应用广泛，可分为桁架罐、无扭矩罐、拱顶罐、浮顶罐等。下面简单介绍一下石油化工行业应用最广泛的拱顶和浮顶罐。
(1)拱形油箱
拱顶油罐是一种具有球冠和圆柱体的容器，容积可达20000立方米。罐顶盖由4-6mm薄钢板和加强筋压制而成。
自立拱顶油罐示意图
拱形油罐可以承受更高的压力，并有助于减少储存液的挥发损失。除了罐顶板制造复杂（拱形必须用模具压制）外，拱顶油罐制造容易，成本低。广泛应用于国内外炼油和国际炼油。
(2) 浮顶油罐
顾名思义，浮顶油罐的顶部不是固定的，而是可以带油上下浮动。浮顶油罐的运行工况是浮顶与罐壁之间有密封装置，浮顶与油位直接接触，没有气体空间，因此挥发大大减少。
储水卷罐有多种类型，如单盘和双盘。一种常用的单盘浮顶罐用于围绕浮顶建造环形浮船。浮筒是一个带有一些无隔板的泄漏室，环形浮筒内部覆盖着一层金属板。双盘浮顶油罐的浮顶顶部和底部都覆盖有金属板。无论是单盘浮顶油罐还是双盘浮顶油罐，浮盘上都附有梯子、平台和栏杆。浮顶的金属材料有碳钢和铝合金两种，目前碳钢浮顶正逐渐被铝合金浮顶所取代。浮顶通常在专门的制造工厂制造，并作为成品供应。
(3)内浮顶油罐
内浮顶油罐是带罐顶的浮顶油罐，是圆顶罐和浮顶油罐的组合，外为圆顶，内为浮顶。
与无顶浮顶油罐相比，内浮顶油罐的优点是能有效防止雨雪沙尘的进入，保证储液质量。同时，内部的浮顶浮在液体表面，因此液体没有蒸发空间，外层有拱顶保护，减少储液中的蒸发损失，减少空气污染，降低风险。还有爆炸。因此，内浮顶罐特别适用于储存优质汽油、航空煤油等要求苛刻的石油产品。
(4)金属油箱配件
为保证各种石油产品的储存、配送、称重和维护，需要在罐体上安装若干附件，通常称为石油罐附件，用于各种用途。
1、人孔、灯孔
操作员使用人孔进出油罐进行检查、清洁和维修。为方便人员进出，人孔设备中心线一般距罐底700mm，人孔公称直径为600mm。透光孔专门用于在检查、维修和擦洗过程中让光线穿过罐体并使罐体通风，通常安装在公称直径为 500 毫米的罐体顶部。
2、排水孔、清洁孔
排水孔一般安装在柴油罐底部，用于清洗油罐时清除油泥，一般用于排出油罐内的污水。清洗孔通常位于重油罐底部，用于在清洗时排出污水和清除油罐内的油泥。尺寸通常为 500mm x 700mm。
3、罐顶接头管和罐壁接头管
用于进入或弹出存储介质。
4、油量测量孔
用于测量罐内油液的高度、温度和取样。
5、呼吸阀、安全阀、排气管
呼吸阀的作用是调节罐内油气的压力。如果罐内压力过高，部分多余的油气会从呼吸阀中排出，从而降低罐内压力。如果罐内压力过低，就会通过呼吸阀被吸出罐外。空气提高了罐中的压力并使其保持在大气压下恒定。呼吸阀安装在油的顶部。
安全阀的作用是在油箱工作时呼吸阀发生故障时起到安全作用。其工作压力略高于呼吸阀的压力，防止损坏油箱。罐内正压或负压过高。安全阀安装在罐顶中间。
储存低挥发性燃料油、重油、润滑油、蜡油等的油罐，必须装有排气管，以调节罐内气压。
6、灭火器
防火装置（也称为阻火器）由安装在呼吸阀或安全阀下方的防火盒、铜网和铝隔板组成，允许火花和空气通过呼吸阀或安全阀进入罐体。并造成事故。
7、加热器
加热器的作用是用蒸汽或电加热原油和重油，防止油凝固，便于运输。局部加热器安装在进油管和出油管附近。全加热器安装在水箱底部。
8、其他配件
其他配件包括旁通管、膨胀管、提升管、喷淋冷却管道、消防管道、静电接地、避雷针、梯子、操作平台、扶手等，均具有相应的功能。
(5)金属油罐的制造和安装
大型立式金属油罐由于直径大、高度大、壁板薄，不适合整体预制，只能安装在建筑工地。常见的施工方法有正向安装法、反向安装法、气帽法和水浮法。
1、正式安装方式
机械前装法是根据结构规范给罐底打底。真空检漏合格后，将罐壁第一圈与底板垂直对齐，逐个焊接。罐壁第一圈的组装 焊接完成后，经检验合格后，将第二圈墙板和第一圈墙板逐一组装，用机器焊接。按照这个方法，完成组装墙板的最后一圈，然后安装顶板。这些施工方法大多在高地进行，危险因素较多，质量难以保证，因此目前很少使用。
充水前装法适用于建造大容量浮动金属型储罐，利用水的浮力和浮动结构的特点，便于储罐组装。方法是先将罐底放在底座上，焊接后通过无损探伤和气密性试验。罐壁第一圈按线一一焊在罐底。墙壁的第一个圆圈已连接。检查合格后，开始安装储罐浮顶。安装浮顶时，先装满水，放在适合其他墙板的位置。即以浮顶为平台进行安装和操作。这种方法在安装浮顶油罐时经常使用。
2、翻转法
与普通安装方式不同，倒装方式是先放置底板，然后从上到下安装。安装程序是先组装安装水箱顶和底板水箱顶下方的第一个墙板圈，然后将第二个墙板圈放在水箱顶下的第一个墙圈周围。面板的圆圈，墙板是模具，墙板的立焊组装焊接成圆圈，第一圈的罐顶和墙板与第一和第二的墙板一起放置圆圈 它将被提升到重叠的位置并停止点焊。然后焊接环焊缝。所有其他壁板按相同顺序安装，直到将储罐的底壁板焊接到罐底。
由于倒装安装基本在地面进行，避免了高地作业，保证了施工安全，提高了工作效率和工程质量，但需要较大的起重装置。
3、如何充气和举升
充气提升法是另一种形式的倒置罐壁。安装油罐的充气举升系统节省人力物力，安全可靠，远优于笨重的举升设备。
充气加注法的原理是利用罐体本身的结构条件和密封性能，利用鼓风机产生的浮力将压缩空气送入罐体，将上罐体抬升到位。当罐体漂浮时，逐渐关闭到一定高度，风门控制进气，罐体悬空平衡。这时候墙板的最后一圈就贴好了，等最后一圈贴好就可以拼装焊接了。它连接到罐的底部。
在油罐的施工中，施工单位的设备和施工条件不同，所采用的施工方法也不同。油罐的建造方法在相关配置中综合考虑。下面介绍几种常用的油罐施工方法：
各种油罐施工方法的选择
金属油罐的检查
根据设计技术条件和规范要求，金属油罐、罐底板、罐壁板、焦油安装后，要求对焊缝进行无损检测。
