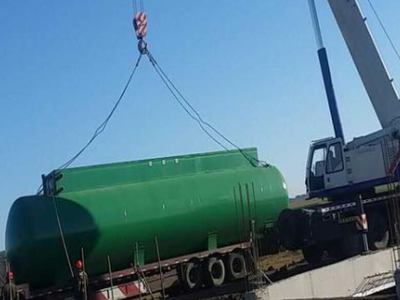

污水处理设备
污水处理设备/系统结构由方形处理池、设置在处理池内的立式隔板、控制处理池内污水流量的控制系统组成。立式隔板分隔处理槽。形成厌氧区、厌氧区、好氧区和沉淀区，厌氧区前端与好氧区前端之间设有挡板通道。实际提出的污水处理系统显着延长了结构在厌氧区和缺氧区的停留时间，并通过控制回流来保证厌氧区和缺氧区的高浓度活性污泥的增加。在这种流体环境中，充分利用活性污泥颗粒进行生化反应，达到高效脱氮除磷的目的。
循环氧MBR膜生物反应器处理生活污水达到A级标准，无化学品、无污泥、无膜堵塞。
污水处理设备
1.一种污水处理装置，装有方形处理池、设置在处理池内的垂直隔板，以及控制处理池内污水流量的控制系统。垂直隔板处理处理槽。分为厌氧区、缺氧区、好氧区、沉淀区，厌氧区前端与好氧区前端之间设有挡板通道。
导流板通道有多个导流板，导流板分为上导流板和下导流板，上导流板和下导流板间隔开，上导流板和下导流板依次连接。游泳池，
上导流板与处理槽的底壁和侧壁固定连接，上导流板的高度低于处理槽的侧壁，上导流板与处理槽的侧壁连接。形成污水通过的上交叉通道，下导流板固定连接在处理池的侧壁上，下导流板的下端与处理底部之间形成污水通过的下通道。
相邻上挡板和下挡板上部的高度从厌氧区前端向好氧区前端逐渐减小，下挡板下端与下挡板底部的距离逐渐减小。处理罐减少。
2.根据权利要求1所述的污水处理装置，其特征在于，所述好氧区和缺氧区之间的挡板为上挡板。
3.如权利要求1所述的污水处理装置，其特征在于，所述控制系统包括以下部分。
位于好氧区，用于好氧区曝气的曝气装置。
回流装置用于在厌氧区、缺氧区、好氧区和沉淀区之间的多点回流。
安装在好氧区的在线监测单元，用于监测好氧区的工作数据。
控制装置与曝气装置、再循环装置和在线监测装置相连，用于根据在线监测装置的指令监测到的工作数据，产生和控制曝气装置和再循环装置的运行。
4.根据权利要求3所述的污水处理装置，其中，所述回流单元包括选自以下回流管中的一个或多个。
第一回水管位于缺氧区和厌氧区之间，用于从缺氧区末端到厌氧区前端的回流。
第二回流管位于缺氧区内部，用于从缺氧区后端底部回流到缺氧区前端。
第三回流管位于好氧区和缺氧区之间，用于从好氧区底部回流到缺氧区前端。
第四回流管位于沉淀区和缺氧区之间，用于从沉淀区底部回流到缺氧区前端。
第五回流管位于沉降区和好氧区之间，用于从沉降区底部回流到好氧区。
5.根据权利要求4所述的污水处理装置，其特征在于，所述回水单元还包括风扇，所述风扇为所述回水单元提供回水动力。
6.控制系统还包括电磁阀组箱、电磁阀组箱与曝气单元、回水单元与控制单元的连接，用于执行由以下设备发出的工作指令：根据3所述的污水处理装置.控制单元。
4.根据权利要求3所述的污水处理装置，其特征在于，所述控制单元控制曝气单元的曝气强度和曝气时间，以及回流单元的回流强度和回流时间。
8.一种污水处理装置，包括根据权利要求1至7中任一项所述的方形一体化垂直流迷宫系统。
9.一种污水处理系统，其特征在于，所述污水处理系统包括如权利要求所述的污水处理装置。
污水处理设备及系统
技术领域
实用新型涉及环境保护技术领域，特别是污水处理设备和系统。
背景技术
中国是一个耗水大国，但水污染也很严重。如今，污水处理在大多数地方采用集中收集处理方式，但远离城镇、偏远工矿企业建设的居民区、农村会所等居民区，因此远离城市污水处理厂，生活污水其生产的污水只能采用化粪池等简单的污水处理方式，无法满足日益严格的污水排放标准。尤其是我国广大农村和小城镇的污水处理设施和管网建设明显滞后，甚至大量未经处理和未经处理的生活污水直接由当地人直接排放。水资源与生态环境。
污水处理生化处理是一种常用的污水处理方法，它利用微生物的代谢作用，将溶解在污水中的有机物和胶状有机物分解氧化成稳定的无机物，净化污水的一种方法。在此过程中，活性污泥应保持悬浮状态，以免沉淀到池底。在大多数生化废水处理过程中，水下混合器安装在厌氧区和缺氧区下方。潜水搅拌机通常连续运行以防止活性污泥的堆积。好氧区下部装有曝气装置。通风由风扇提供。通风风扇通常连续运行。底部还装有硝化液回流泵，使污泥从好氧区返回到缺氧区。沉降区将污泥与水分离。厌氧区。至少需要两台潜水搅拌机、一台风机、两台回水泵，才能保证传统一体化污水处理设备的正常运行。
但是，如果污水处理厂安装曝气管或水下搅拌电机，会增加污水处理厂的建设成本，同时需要随时检修和检修。清除污泥或将潜水电机从罐体中取出进行维护。维护工作变得复杂，设备维护成本增加，污水处理设备利用率大幅下降。同时，污水处理设施的维护需要专门的技术管理人员，如果缺少专门的技术管理人员，管理水平低，污水处理效果波动较大，需要进行大修和维护。会出现难度等问题。
实用新型内容
本实用新型就是为解决上述问题而研制的，旨在提供一种污水处理设备。
实现本实用新型目的的技术方案是：本实用新型提供了一种污水处理系统，包括方形处理槽、位于处理槽内的垂直隔板和控制污水流量的控制系统。处理池和立式隔板将处理池分为厌氧区、无氧区、好氧区和沉淀区，厌氧区前端与沉淀区前端之间设有挡板通道。这里，挡板通道内设有多个导流板，导流板分为上导流板和下导流板，上导流板和下导流板间隔设置。
上挡板和下挡板将挡板通道分成多个依次连接的挡板槽，上挡板与处理槽的底壁和侧壁固定连接，上挡板的高度低于处理池的侧壁、上挡板和处理池的侧壁形成污水通过的上交叉通道。下挡板与处理槽侧壁固定连接，下挡板与挡板下部形成污水通过的下部通道。相邻的上下挡板顶部的高度从厌氧区的前缘向好。氧气前缘区逐渐降低，下挡板底缘与处理槽底部的距离为5～500mm。
本发明提供的污水处理装置还可以具有位于好氧区和缺氧区之间的导流板为上导流板的特点。
本发明提供的污水处理装置还可以具有以下特点：控制系统包括：位于好氧区，用于好氧区曝气的曝气单元；厌氧区、厌氧区、厌氧区之间多点回流的单元，好氧区和沉淀区；好氧区设置在线监测单元，监测好氧区的工作数据；曝气单元，再曝气单元，用于根据循环监测的工作数据生成和控制曝气单元单元和与在线监控单元相连的控制单元，在线监控单元监控的工作数据，回流单元的工作指令。
本实用新型提供的污水处理设备还可以具有以下特点：所述再循环单元包括选自以下的一个或多个回流管，所述第一回流管置于所用厌氧区和厌氧区之间处于缺氧状态。用于从缺氧区末端回流到厌氧区前端；从末端底部回流到缺氧区前端；在好氧区和缺氧区之间设置第三回流管。用于从回火区回流到缺氧区前端；第四回流管位于沉降区和缺氧区之间，用于从沉降区底部回流到缺氧区前端。缺氧区；第五回流管位于沉降区和缺氧区之间。在好氧区之间，用于从沉淀区底部向好氧区反流。
污水处理装置具有以下特点：回水单元还包括风扇，用于为回水单元提供回水动力。
污水处理装置具有以下特点：控制系统还包括电磁阀组箱、电磁阀组箱及曝气单元、返回单元，控制单元执行控制单元发出的工作指令。
本实用新型提供的污水处理设备还可具有以下特点： 控制单元控制曝气单元的曝气强度和曝气时间，以及回流单元的回流强度和回流时间。
污水处理装置，其特征在于，该污水处理装置包括上述任一项所述的方形一体化垂直流迷宫系统。
污水处理系统，其特征在于该污水处理系统包括上述污水处理装置。
